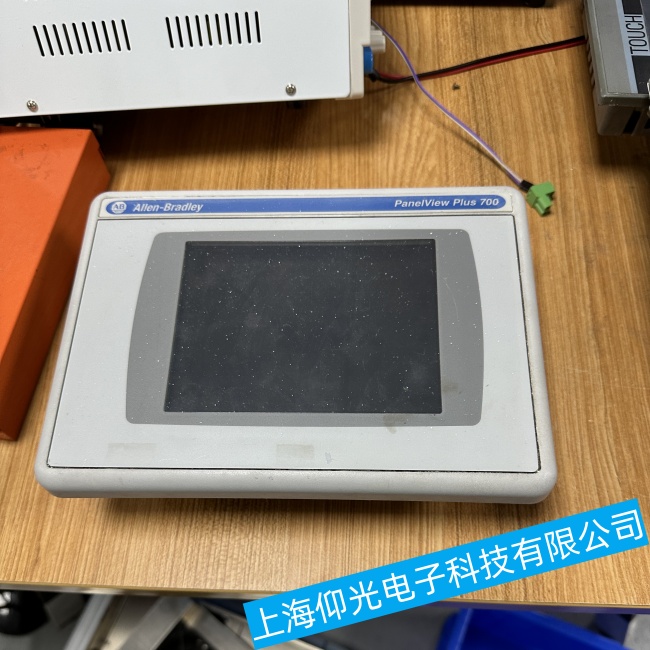

一、AB羅克韋爾觸摸屏維修之通訊故障核心原因
硬件鏈路異常
連接線纜松動/老化：觸摸屏與主機之間的通訊線纜因頻繁插拔或長期使用導致接觸不良，或線纜內部斷裂（外觀無損傷但電阻值異常）。
通訊端口損壞：EtherNet/IP、串口等物理端口因靜電放電、雷擊或頻繁插拔導致引腳氧化或燒毀。
網絡設備故障：交換機、路由器等網絡中間設備IP沖突、VLAN配置錯誤或固件版本不兼容。
軟件協議配置錯誤
協議不匹配：觸摸屏固件版本與主控系統（如PLC、DCS）的通訊協議版本不一致，導致握手失敗。
參數設置錯誤：IP地址、子網掩碼、端口號等網絡參數配置錯誤，或通訊超時時間、重試次數等高級參數未優化。
環境干擾因素
電磁干擾：工業現場變頻器、高壓電機等設備產生的電磁噪聲干擾通訊信號。
環境溫濕度：高溫導致電子元件性能漂移，濕度過高引發短路或腐蝕。
二、系統性AB羅克韋爾觸摸屏維修解決方案
硬件檢測與修復
線纜檢測：使用專用線纜測試儀檢測連續性、短路及電阻值，更換老化或斷裂線纜。
端口修復：通過示波器檢測端口信號波形，確認引腳狀態，必要時更換通訊模塊或主板。
網絡設備排查：用網絡分析儀抓取數據包，檢查IP沖突、MAC地址綁定等問題，重置網絡設備配置。
軟件協議優化
固件升級：從官方渠道下載最新固件，使用專用編程器進行升級，確保協議兼容性。
參數重置：通過FactoryTalk View Studio等工具恢復出廠設置，重新配置網絡參數，并優化通訊超時、重試次數等高級選項。
環境適應性改進
屏蔽與接地：為通訊線纜添加金屬屏蔽層，并確保設備可靠接地，降低電磁干擾。
溫濕度控制：安裝工業空調或除濕機，將環境溫度控制在0-55℃，濕度低于85%RH。
三、典型案例分析
案例1：充電樁觸摸屏通訊中斷
故障現象：主控系統無法獲取觸摸屏數據，診斷軟件顯示“通訊超時”。
排查過程：
檢查發現IP地址與另一設備沖突，修改后恢復部分通訊；
進一步檢測發現網線存在微斷，更換后通訊恢復穩定。
解決方案：重新規劃IP地址段，采用工業級屏蔽網線，并增加網絡冗余鏈路。
案例2：工廠自動化產線觸摸屏花屏
故障現象：觸摸屏顯示異常，觸控?zé)o響應。
排查過程：
檢測發現液晶屏驅動IC虛焊，導致信號傳輸中斷；
重新焊接驅動IC并校準顯示參數后，故障排除。
解決方案：加強設備散熱設計，增加驅動IC焊點檢測工序，并定期進行預防性維護。
四、預防性維護建議
定期檢查：每季度檢查通訊線纜、端口及網絡設備狀態，清理灰塵并緊固連接件。
備份配置：在設備中備份通訊協議配置文件，便于快速恢復。
人員培訓：對操作人員進行靜電防護、線纜插拔規范等培訓，減少人為故障。
